自吸式泥漿泵
ZW型無堵塞自吸式泥漿泵具體介紹(可電話咨詢 0318-7599990 18232962233 微信同步 為您免費郵寄紙質版詳細產品樣本)
ZW型自吸式無堵塞排污泵產品概述:
ZW型自吸式無堵塞排污泵又稱固液泵或雜質泵,是在反復研究國內外同類產品技術的基礎上成功開發的一種結構新穎的產品,是集自吸泵和無堵塞排污泵功能于一體,采用軸向回流外混式,水力設計獨特,葉輪是縮在單獨的葉輪室內,連接葉輪室的是壓水室,當葉輪旋轉時,泵內液體產生強烈的軸向渦流作用,使進口造成真空,出口產生揚程。因而雜質可以從壓水室排出,所以它的流道是完全暢通的,其排污效果是其它自吸式排污泵無可比擬的。通過泵體、葉輪流道的獨特設計,即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水,又可吸排含有大顆粒固本和長纖維雜質液體。

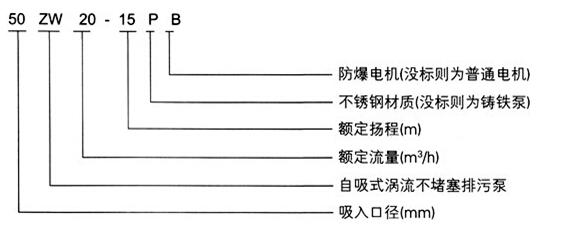

■ ZW型自吸式無堵塞排污泵型號意義:
■ ZW型自吸式無堵塞排污泵工作條件:
1、環境溫度≤50℃,相對濕度<95%,介質溫度運≤80℃,特殊要求可達200℃。
2、介質PH值鑄鐵材質6-9,不銹鋼為2-13。
3、自吸式排污泵介質重度不超過1240kg/m3。
5、自吸高度不能超過規定值4.5-5.5米,吸入管長度為≤10米為宜。
5、通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。
■ ZW型自吸式無堵塞排污泵工作原理:

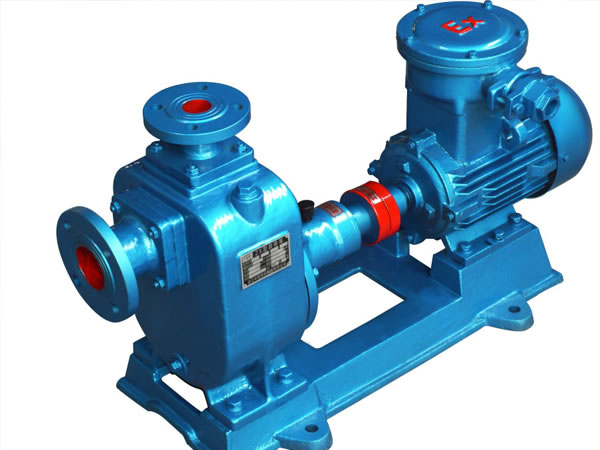

ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。
ZW型自吸式無堵塞排污泵的工作原理:泵體內設有儲液腔,并通過上方的回流孔和下方的循環孔與泵工作腔相通,構成泵的軸向加流外混式系統。泵停止工作后,泵內腔已儲有一定容積的液體。當泵起動時,有關當局內的儲液在葉輪的作用下,夾帶著空氣被向上拋出,液體通過氣液分離管的網格回流到工作腔,氣體被排出泵外,使泵內形成一定的真空度,達到自吸的作用。
